De pyrosystemen van de Hx serie

Pyrotechnische bout

De pyrotechnische bout is in weze een holle bout afgesloten met een schroefdeksel, gevuld met een pyrotechnisch mengsel. In het midden is de bout ingekerfd in de vorm van een 'V'. De ontsteking van de bout zorgt er voor dat de bout breekt op deze insnoering en dat beide einden met grote kracht uit elkaar vliegen. Dit maakt deze bout bij uitstek geschikt voor toepassing bij een parachuteluik. Naar wij hebben gemerkt wordt het luik meters ver van de raket weggeschoten, zodat de loodsparachute vrij baan heeft.

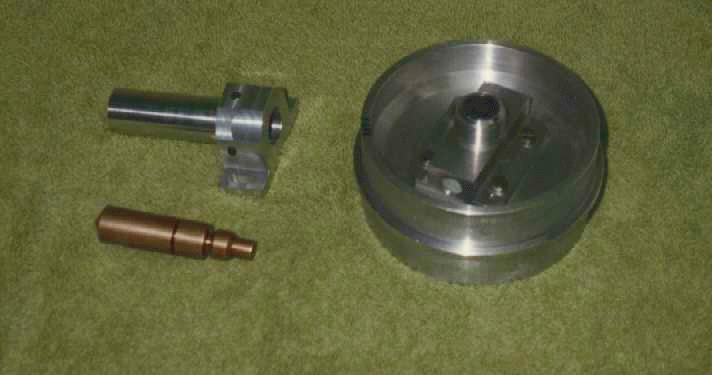

Deblocking device

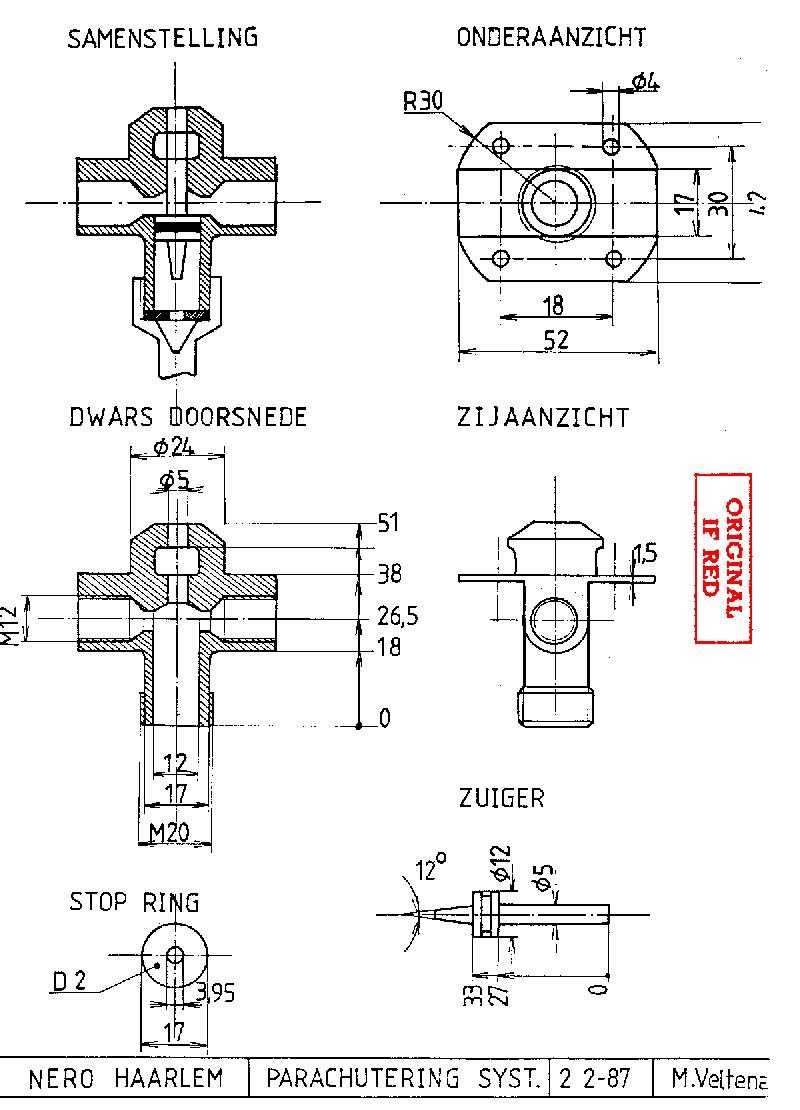

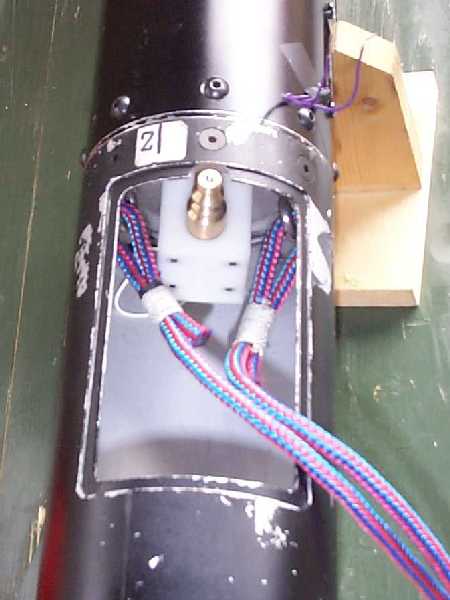

De loodsparachute is aan de hoofdparachute verbonden met een lijn. Deze lijn wordt vastgehouden door het deblocking device. Wanneer deze lijn wordt vrijgegeven trekt de loodsparachute vervolgens de hoofdparachute uit het parachutecompartiment. Het deblocking device werkt dus als volgt: een pen blokkeert de lijn tussen hoofd- en loodsparachute. Aan de pen zit een zuiger die in een cilinder kan bewegen. De zuiger wordt gemonteerd in de 'hold'-stand. Een pyrotechnische lading van ongeveer 0,1 gram levert de gasdruk waarmee de zuiger in de 'release'-stand wordt gebracht. Tijdens het naderen van deze stand wordt de bewegingsenergie van de zuiger geabsorbeerd door een bufferschijfje dat als kreukelzone dient.
